Ограничение выдачи адресов¶
Зачастую операторам, предоставляющим как услуги телефонии, так и услуги доступа в Интернет, требуется ограничить выбор телефонных номеров и сетевых адресов, назначаемых абонентскому оборудованию. Например, при использовании нескольких АТС, когда за каждой нужно закрепить свой диапазон номеров для выдачи их конкретным пользователям. Или в случае, когда к дому необходимо прикрепить определенную подсеть для выдачи проживающим в этом доме абонентам IP-адресов из указанного диапазона. В зависимости от используемой схемы организации абонентского оборудования АСР «Гидра» позволяет ограничить выбор и автоматическую выдачу адресов оборудованию по:
Во всех трех способах общим является этап добавления определенному объекту учета (сетевой службе, сегментному объекту учета или дому) разрешенных диапазонов адресов.
Ниже приведены схемы и примеры, иллюстрирующие перечисленные способы.
По спецификации родительского объекта учета¶
Первый способ подходит для схем, в которых абонентским оборудованием являются компоненты сетевой службы.

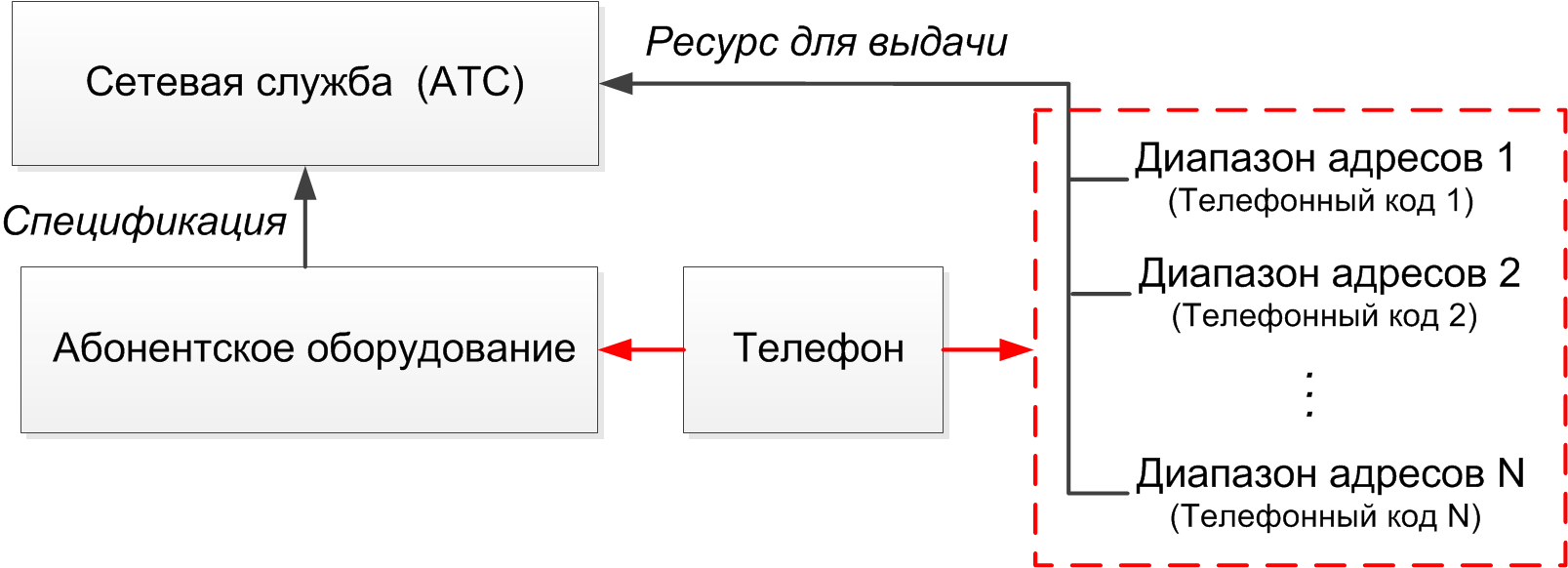

Cхема 17. Ограничение выдачи адресов по спецификации
Рассмотрим пример использования данного способа для ограничения выдачи телефонных номеров.

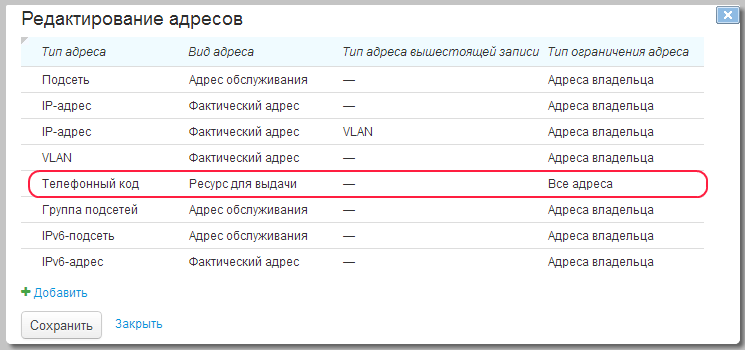

Необходимо настроить возможность задания ресурса для выдачи типа Телефонный код для позиции номенклатуры АТС.
На форме соответствующей сетевой службы добавляются разрешенные диапазоны адресов типа Телефонный код и вида Ресурс для выдачи.
На форме добавления адресов компоненту сетевой службы АТС необходимо выбрать тип адреса Телефон, и по кнопке
в поле Направление система автоматически предложит по одному наименьшему свободному номеру из указанных диапазонов.
По привязке между объектами учета¶
Второй способ используется в схемах с индивидуальным абонентским оборудованием (например, технология IPoE).

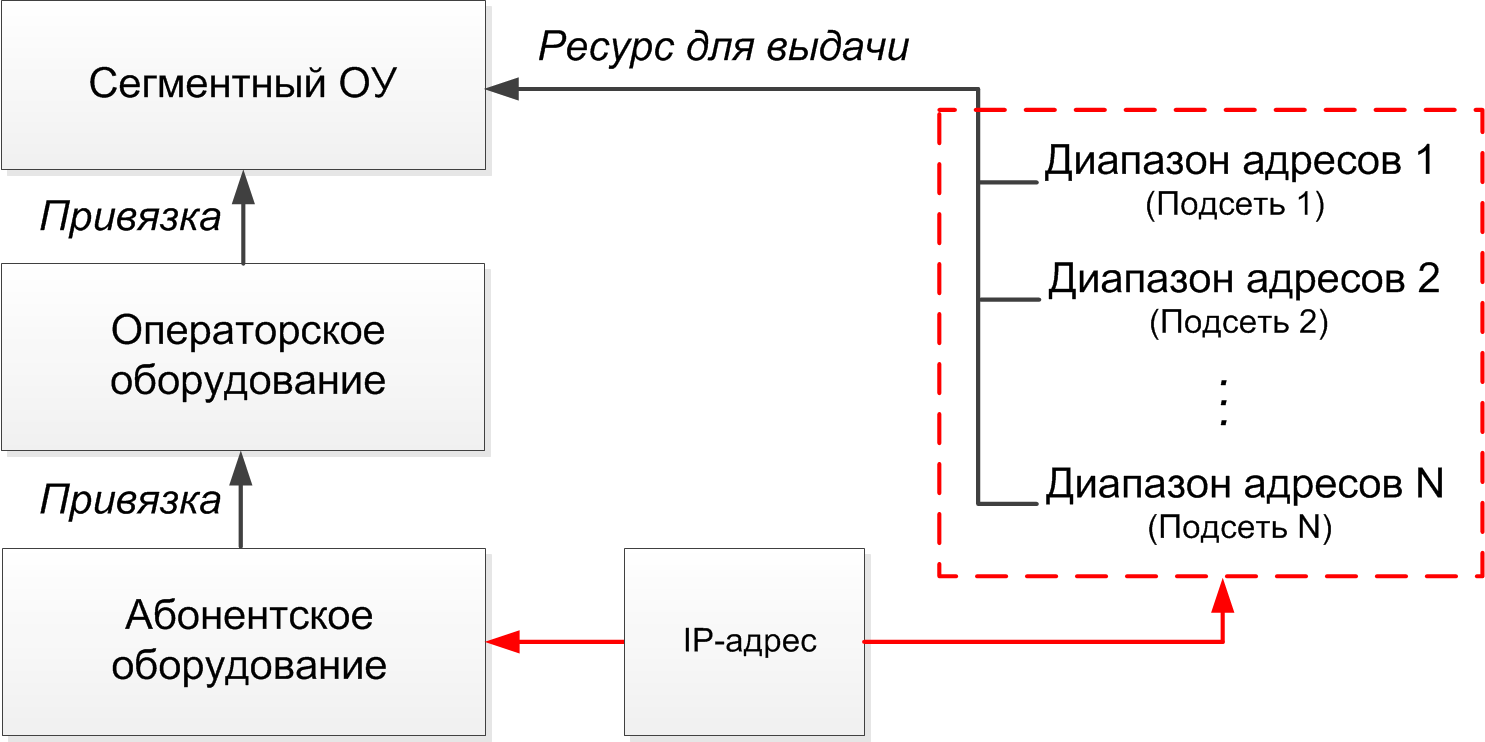

Схема 18. Ограничение выдачи адресов по привязкам между объектами учета

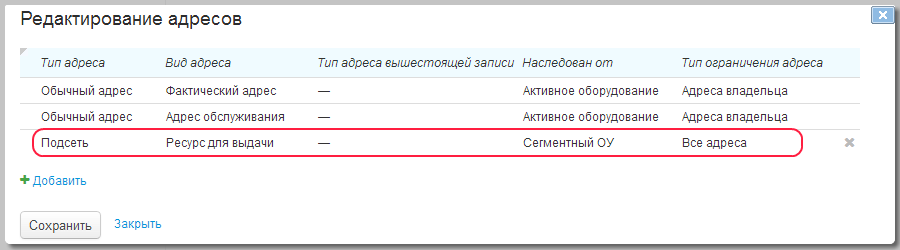

Необходимо предварительно настроить возможность задания ресурса для выдачи типа Подсеть для позиции номенклатуры из раздела ТМЦ номенклатуры.
На основании этой позиции создается некоторый виртуальный объект учета, представляющий сегмент операторской сети (в данном примере это Сегментный ОУ), для которого и задаются разрешенные диапазоны подсетей.

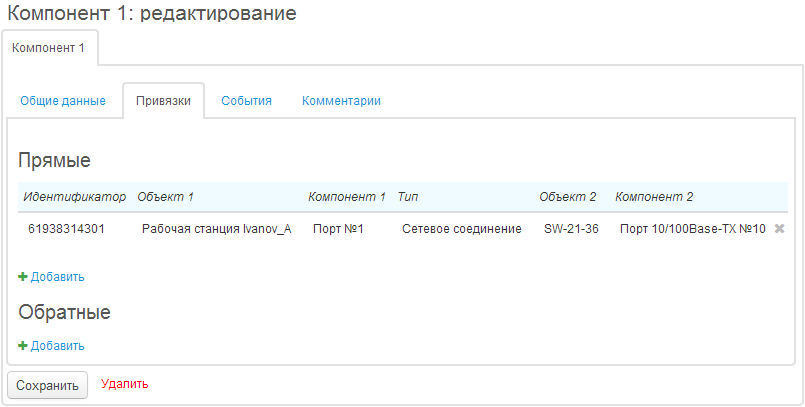

Данный способ использует привязки между операторским и абонентским оборудованием через компоненты. В примере на скриншоте Порт №1 абонентского оборудования привязан к порту коммутатора SW-21-36 с типом привязки Сетевое соединение.

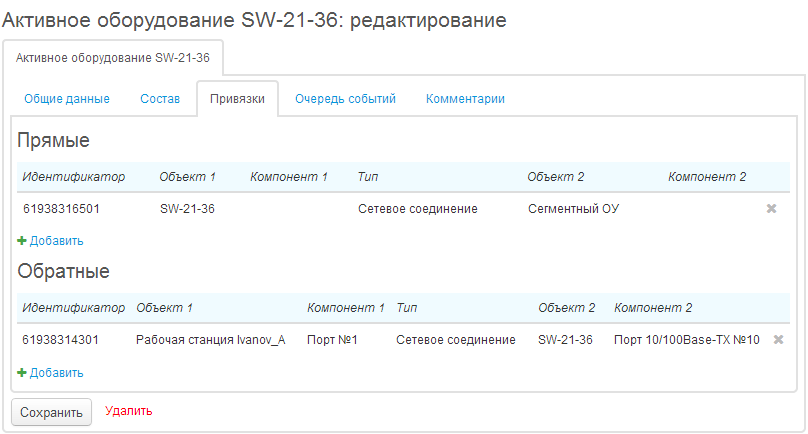

Для ограничения выдачи адресов абонентскому оборудованию Рабочая станция Ivanov_A вышеуказанный коммутатор необходимо напрямую привязать к объекту Сегментный ОУ.
Обратите внимание на то, что для корректной работы данного способа абонентское оборудование должно иметь прямую привязку к операторскому, которое, в свою очередь, должно иметь прямую привязку к сегментному объекту учета.
На форме добавления адреса компоненту абонентского оборудования по кнопке в поле Подсеть отображаются варианты свободных IP-адресов. Система предлагает по одному наименьшему свободному IP-адресу из подсети и дочерних подсетей, если они есть.
По адресу обслуживания¶
Третий способ представляет собой модификацию второго и используется в схемах, где сегмент сети совпадает со зданием и нет необходимости в привязках между различным оборудованием. Каждому зданию в системе соответствует свой объект недвижимости, на форме которого и настраиваются разрешенные диапазоны подсетей. Данный способ удобен, в первую очередь, для операторов, предоставляющих свои услуги по технологии PPP.

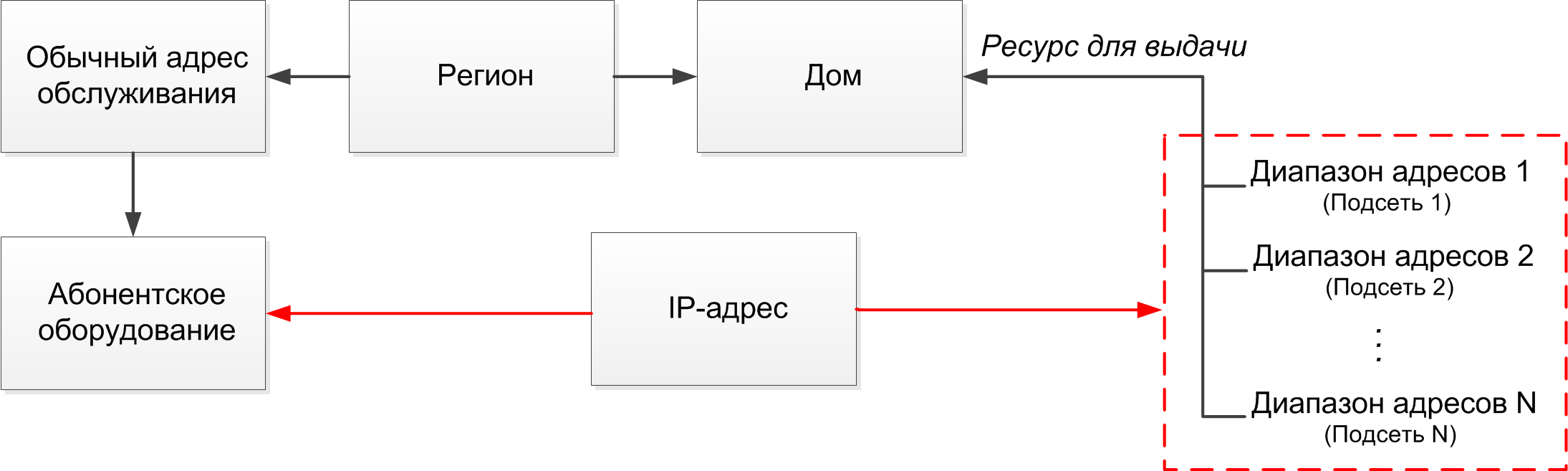

Схема 19. Ограничение выдачи адресов по адресу обслуживанию
Необходимо предварительно настроить возможность задания ресурса для выдачи типа Подсеть для позиции номенклатуры Дом из раздела Недвижимость.
А на форме объекта недвижимости, соответствующего зданию — сегменту сети, добавить разрешенные диапазоны адресов. В данном примере регион объекта недвижимости — Россия, Московская обл.,г. Химки, б-р Приморский, д. 2б.
Для абонентского оборудования, входящего в указанный сегмент сети, необходимо задать обычный адрес обслуживания, регион которого должен совпадать с регионом объекта недвижимости.
Теперь по кнопке в поле Подсеть при добавлении IP-адреса компоненту абонентского оборудования система будет предлагать по одному наименьшему свободному адресу из подсети 193.178.118.0/25 и из каждой дочерней подсети, если таковые есть в справочнике сетевых адресов.
Если в разрешенном диапазоне нет уже созданного и свободного адреса, то система автоматически предложит добавить новый. Если все возможные адреса из заданного диапазона заняты, то не будет предложено ни одного варианта. В этом случае необходимо задать другой диапазон.
АСР «Гидра» позволяет использовать одновременно несколько способов ограничения выдачи адресов.
