Справочник VLAN

Справочник VLAN содержит список виртуальных сетей (обычных и Q-in-Q), используемых в системе. Как и другие справочники, он заполняется для конкретного Поставщика. Список VLAN можно сортировать по их наименованиям или VLAN ID. В справочнике также есть быстрый Поиск.

Чтобы добавить VLAN, нажмите  Добавить.

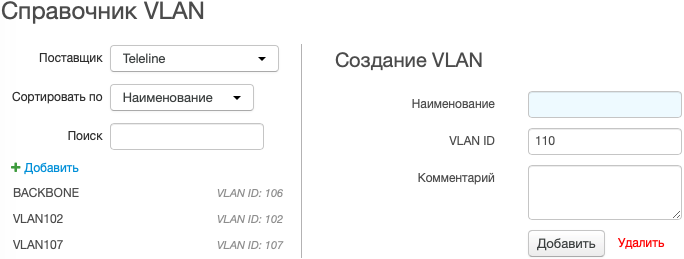

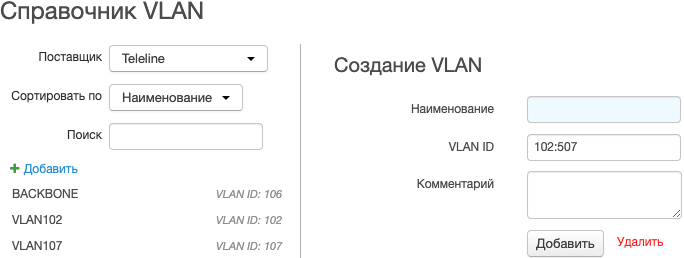

Введите VLAN ID и Наименование, также вы можете написать Комментарий к VLAN. Если вы добавляете Q-in-Q VLAN, в VLAN ID укажите внешний (S-TAG) и внутренний (C-TAG) теги, разделенные двоеточием.

Нажмите Добавить.

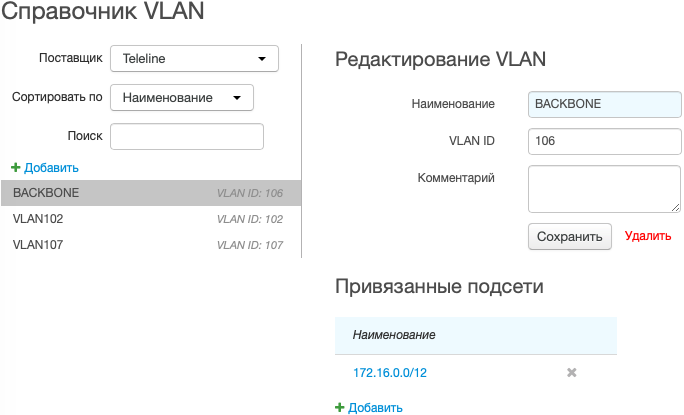

При выборе VLAN справа отображаются ее параметры и список привязанных к ней подсетей.

К VLAN можно привязывать IPv4-подсети из соответствующего справочника того же Поставщика. Привязки подсетей к VLAN используются при назначении IPv4-адресов оборудованию, а именно:

• если при создании абонентского оборудования вы выберете подсеть, из которой оборудованию должен быть выдан свободный IPv4-адрес, и указанная подсеть связана с определенной VLAN, эта VLAN автоматически привяжется к созданному оборудованию наряду с выданным IPv4-адресом;

• если при добавлении IPv4-адреса в Привязан к вы укажете ранее добавленную этому оборудованию VLAN, в качестве Подсети, из которой будет выдан IPv4-адрес, можно будет использовать только связанную с VLAN подсеть.

Чтобы привязать подсеть к VLAN, нажмите  Добавить в Привязанных подсетях и выберите нужные подсети из справочника подсетей. Если вы хотите удалить подсеть из VLAN, нажмите  в соответствующей строке.

Чтобы удалить саму VLAN, нажмите Удалить.
