Пассивное оборудование¶
В данном разделе
Смотрите также
В АСР «Гидра» пассивное оборудование отражает сетевое оборудование, используемое операторами связи для предоставления услуг, но, в отличие от активного, не наделенное интеллектуальными свойствами. Пассивное оборудование является разновидностью объектов учета и создается на основании позиции из раздела ТМЦ номенклатуры, для которых установлен флаг Может быть объектом. В номенклатуре выделяется специальная группа Пассивное оборудование, где добавляются и позиции, определяющие оборудование (как правило, это типы ящиков, стоек, сетевого кабеля и т. п.), и позиции спецификации для создания компонентов оборудования.

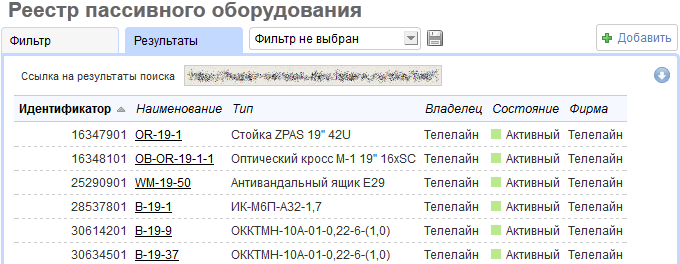

Информация о созданном в системе пассивном оборудовании содержится в Реестре пассивного оборудования, доступном из меню Справочники → Пассивное оборудование.
Создание пассивного оборудования¶
Для добавления пассивного оборудования нажмите кнопку
рядом с пунктом Пассивное оборудование меню Справочники или кнопку
Добавить в реестре пассивного оборудования. Создание пассивного оборудования полностью повторяет создание активного оборудования.
При необходимости пассивное оборудование можно добавить также и на форме редактирования абонента.
Редактирование пассивного оборудования¶
Форма Пассивное оборудование: редактирование позволяет вносить изменения в параметры ранее добавленного оборудования.
На форме отображаются следующие вкладки:
-
Общие данные — вкладка со сводной информацией о пассивном оборудовании;
-
Состав — вкладка позволяет просматривать и редактировать состав оборудования (добавлять компоненты оборудования);
-
Список заданий — вкладка, позволяющая просматривать задания. В текущей версии системы не используется;
-
Привязки — вкладка, позволяющая просматривать и редактировать существующие привязки оборудования и его компонентов, а также добавлять новые;
-
События — вкладка позволяет просматривать очередь событий с помощью настраиваемого фильтра.
Чтобы удалить оборудование, нажмите на кнопку Удалить в нижней части формы Пассивное оборудование: редактирование.
Форма редактирования пассивного оборудования практически повторяет форму редактирования активного оборудования, за исключением некоторых отличий. Ниже приведены примеры с более подробным описанием параметров пассивного оборудования.
Общие данные¶
В приведенном примере для пассивного оборудования на вкладке Общие данные отображаются предварительно настроенные в номенклатуре дополнительные параметры Метраж, Маркировка и Особенности маршрута А.
В отличие от активного оборудования, для пассивного оборудования обычно задается только адрес обслуживания.
Состав¶

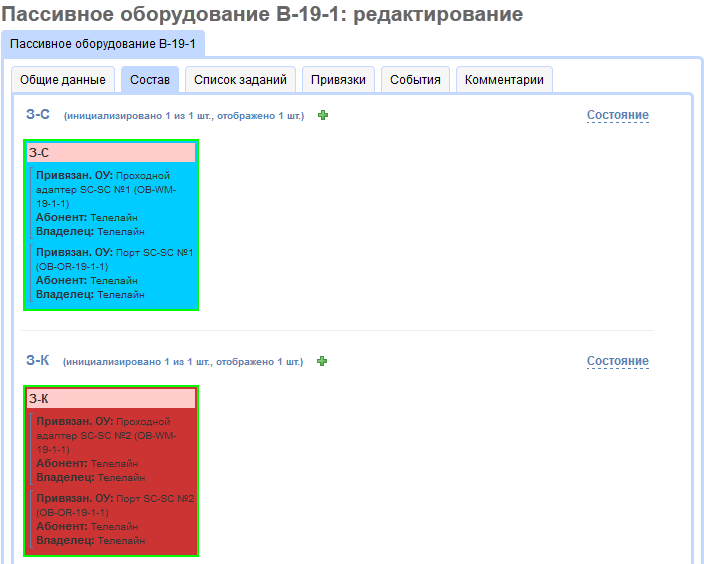

На вкладке отображается список компонентов с привязками. В приведенном примере оптоволоконный кабель (код B-19-1) на основании спецификации может иметь компоненты различных типов, отражающих реальную маркировку оптических волокон данного кабеля (см. скриншот).
При нажатии на область компонента открывается форма редактирования компонента, аналогичная форме редактирования компонента активного оборудования. Но, в отличие от компонентов активного оборудования, для компонентов пассивного адреса не задаются.
Привязки¶

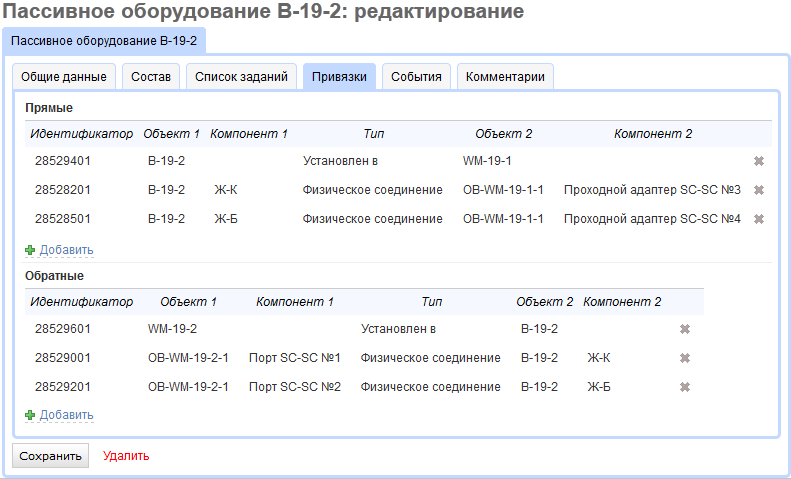

Как правило, привязки пассивного оборудования создаются для указания физического соединения оборудования (привязки типа Физическое соединение или Установлен в). В приведенном примере оптическое волокно с маркировкой Ж-Б оптоволоконного кабеля B-19-2 физически соединено с четвертым портом (Проходной адаптер SC-SC) оптического кросса OB-WM-19-1-1 (см. скриншот ниже). А сам кабель установлен в антивандальный ящик WM-19-1.
Очередь событий¶
На этой вкладке отображаются события, произошедшие на оборудовании.
